大型ボックスカルバート

大型ボックスカルバートは施工性と耐久性を併せ持つボックスカルバートです

製品サイズや施工条件に応じて、2 分割構造から対応可能なボックスカルバートです。分割構造でありながら、接合部の構造設計および適切な継手処理により、一体型ボックスカルバートと同等の強度・耐久性を確保しています。大型断面や搬入制限のある現場、狭隘な施工条件にも柔軟に対応可能です。

土被り条件により異なりますのでご相談ください。

規格

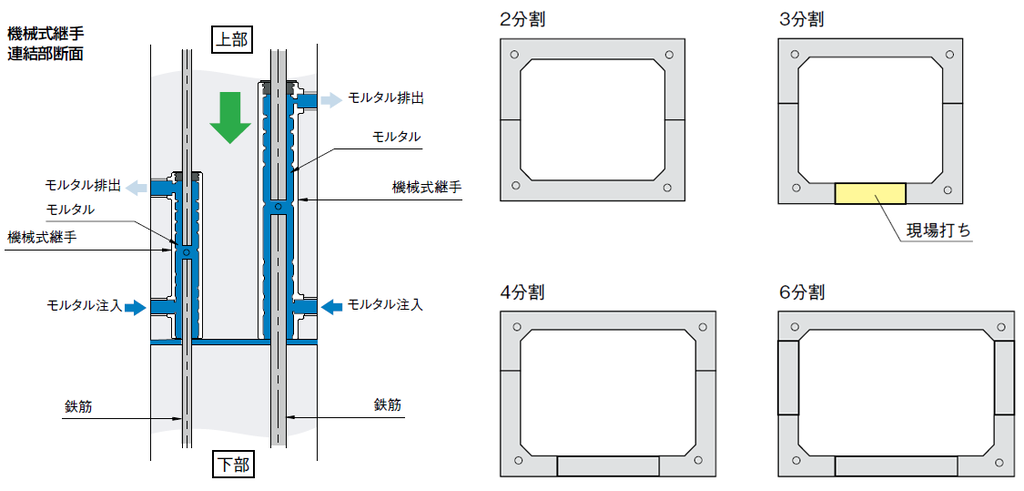

分割部の連結方法

• PC 鋼棒による緊張連結方法
• 高張力ボルトによる連結方法
• 異形棒鋼挿入後グラウトによる連結方法
• マルチジョイントによる連結方法
• 機械式継手による連結方法

---

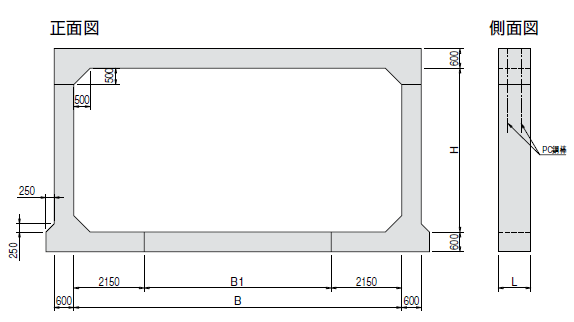

四分割型　活荷重 T-25・土被り0.1 〜0.3m 以内

内幅 B （mm）	内高 H （mm）	B1 （mm）	有効長 L （mm）	参考質量（kg）
				頂版ブロック	底版ブロック
10,000	2,500 ～ 5,000	5,700	995	18,830	8,500
10,500		6,200		19,570	9,250
11,000		6,700		20,320	10,000
11,500		7,200		21,060	10,740
12,000		7,700		21,810	11,490
12,500		8,200		22,560	12,230

参考質量（kg）
内高 H（mm）	側壁ブロック
2,500	7,850
3,000	8,590
3,500	9,340
4,000	10,080
4,500	10,830
5,000	10,580

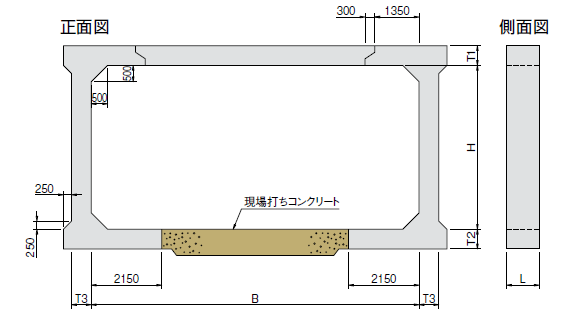

活荷重 T-25・土被り0.1 〜0.3m 以内

内幅 B （mm）	内高 H （mm）	頂版厚 T1 （mm）	底版厚 T2 （mm）	側壁厚 T3 （mm）	有効長 L （mm）	参考質量（kg）
						頂版ブロック
13,000	2,500～5,000	700	700	700	995	17,410
13,500						18,280
14,000		800	800	800		21,890
14,500						22,880
15,000						23,880

側壁ブロック参考質量（kg）

内高 B （mm） 内高 H （mm）	13,000 13,500	14,000 14,500 15,000
2,500	14,790	17,190
3,000	15,660	18,190
3,500	16,530	19,180
4,000	17,400	20,180
4,500	18,270	21,170
5,000	19,140	22,170
