タフジェイボックスカルバート

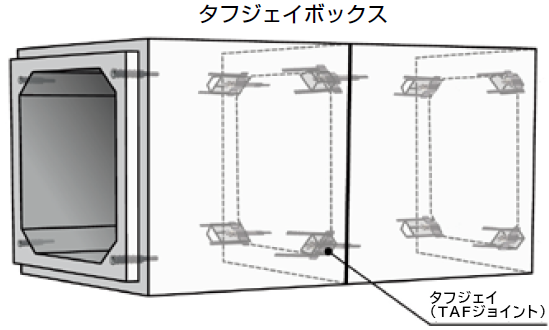

• タフジェイボックスカルバートは弊社開発のタフジェイ（耐震たわみ防止ジョイント）によりボルト連結したボックスカルバートです。
• 常時では、活荷重・軟弱地盤に強く、管路のたわみを防止します。
• 地震時では、その機能により地盤変位で生じる管路連結部への負荷を吸収し、管路機能の安全を確保します。

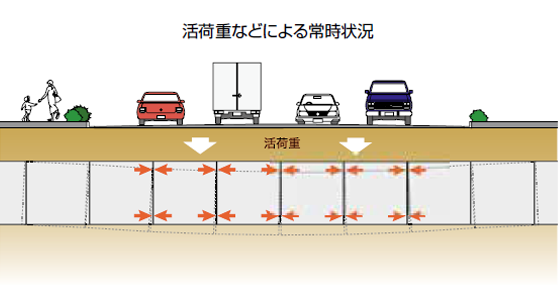

●常時：活荷重・死荷重

タフジェイによるボルト連結により、ジョイント面にテンションが作用し、活荷重や軟弱地盤によるたわみ・蛇行などを防ぎます。

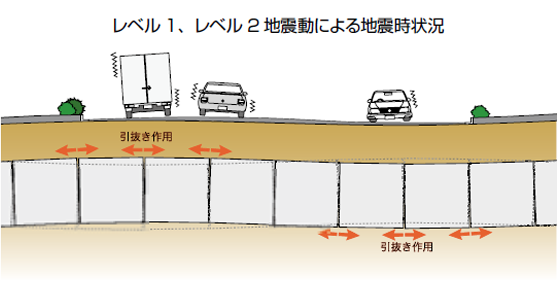

●地震時：地盤変形

地盤変位に応答し、管路全体に生じる変位を、タフジェイによる各々のボルト連結部が伸縮、吸収します。要求性能の地震動を受けた場合もボルトが健全な状態であり、大きな目地開きや段差が生じず管路機能を確保することができます。

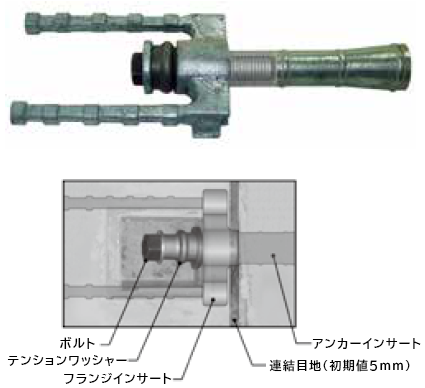

タフジェイ（TAFジョイント） 構造

タフジェイは、テンションワッシャーにより、常時の管路縦方向のたわみ防止と地震時の管路縦方向の曲げ変形に追従する機能を有しています。
テンションワッシャーは、一定の荷重が加わるとつぶれることにより、変位を吸収しボルトへの過度なストレスを防ぎ、ジョイント機能を健全に保ちます。（レベル２地震動に対応）
したがって、常時においてもジョイント面にテンションが作用し、活荷重や軟弱地盤に対して有効に作用します。
