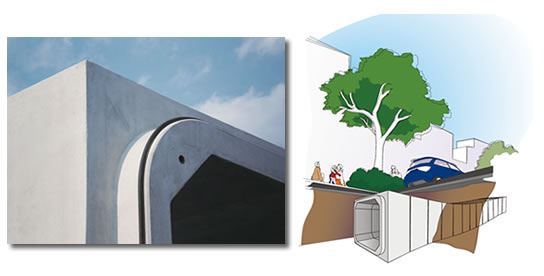

MMSボックスカルバート

MMSボックスカルバートは、耐震性と施工性が向上した
高い水密性のあるジョイントを有したプレキャストボックスカルバートです。

耐震性能および水密性能を備えたボックスカルバートです。ジョイント部にはゴムリングを用いた継手構造を採用しており、地震時の変位への追従性と止水性を確保するとともに、据付時の施工性にも優れた構造となっています。

• ゴムリング継手による高い止水性能
• 地震時の変位に追従する耐震構造
• 短工期・省力化に貢献する施工性

MMSボックスカルバートの特長

• MMSボックスカルバートにより、レベル1およびレベル2地震動に対して安全な耐震性管路を築造することができます。
• ジョイントを長尺化したことで、地盤の永久ひずみにも対応することができます。
• 地震発生によるジョイントの抜出しおよび屈曲に対しても水密性能を維持することができます。（外水圧 0.06 MPa）
• 据付けは、縦締め緊張工を必要とせず、通常敷設型となります。また、内目地工を省略することができます。

■施工性

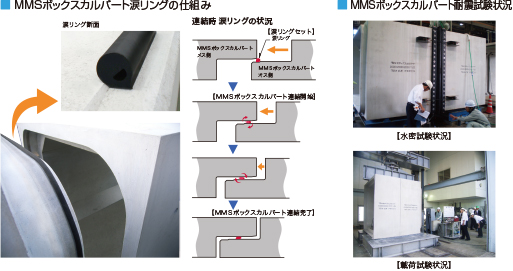

差し口の継手部の先端に装着したゴムリングは、継手の差込みに合わせて自らが回転しながら 移動するため、滑材を使用することなくスムーズに継手を差込むことが可能です。

---

■ゴムリングの特徴
突起が装着時のガイドとなり、ねじれを防止しスムーズな回転が得られます。 空洞は均一な圧力を生み止水効果を上げます。

---

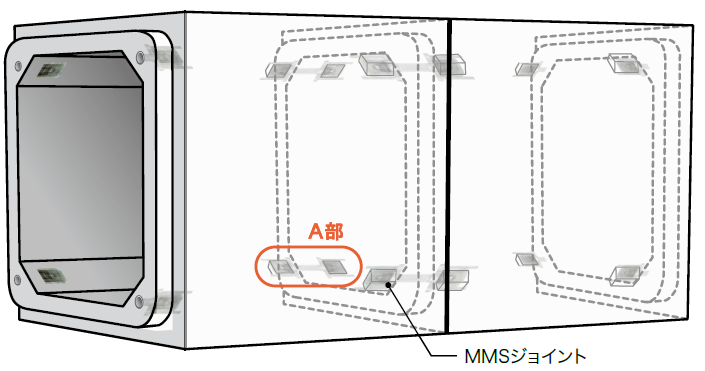

MMSジョイントの併用でより高度で安全な管路へ

MMSボックスカルバートは充分な耐震性能を有していますが、
MMSジョイントを使用することで、より安心で安全な耐震性管路となります。

• 常時の活荷重などによる管路のたわみを防止します。
• 地震時では、地盤変位や永久ひずみによるジョイントの抜出し量を各ジョイントに均等に配分します。
• 地震時のジョイントの抜出し防止として機能します。

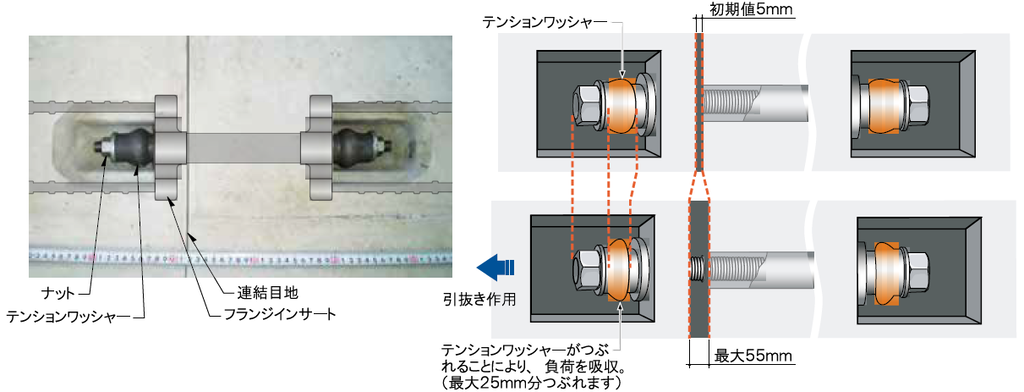

MMSジョイント連結部　A 部



---
